Klebebandrückzug
Der pneumatische Klebebandrückzug dient dazu das Klebeband nach dem Abschneiden oder Abreißen bei der Applikation ohne Liner ein kleines Stück zurück zu ziehen. Dies ist dann erforderlich wenn beim Starten einer Beklebung kein Tape am Applikationspunkt sein sollte, weil dieses nur eine geringe Klebkraft auf dem Artikel hat und sonst evtl. am Liner verbleibt und mit diesem weiterläuft.

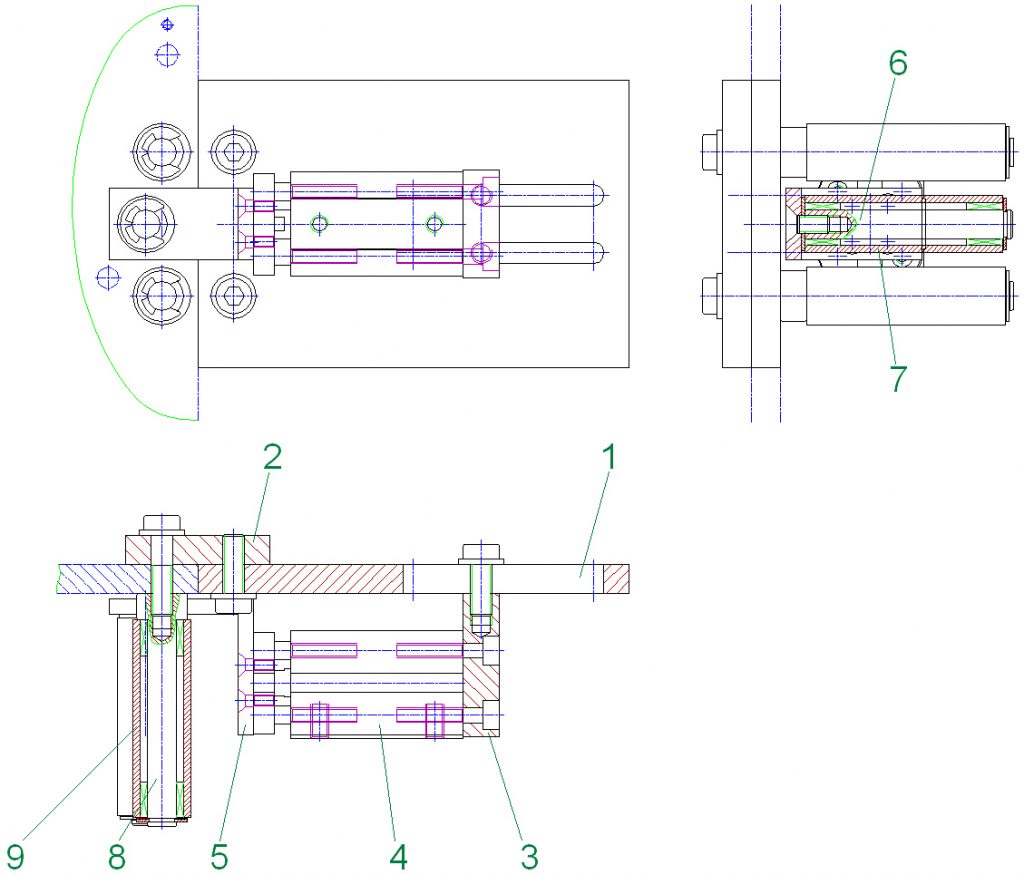

Pos. | Benennung | Stck. | Bemerkung |
1 | Grundplatte Klebebandrückzug | 1 | |
2 | Verbindungslasche | 1 | |
3 | Halteplatte Zylinder | 1 | Kurz |
4 | Pneumatikzylinder | 1 | FESTO |
5 | Antriebswinkel | 1 | |
6 | Achse Rolle | 1 | |
7 | Umlenkrolle | 1 | plasmabeschichtet |
8 | Achse Umlenkrolle | 2 | |
9 | Umlenkrolle | 2 | plasmabeschichtet |
