System TA 200TA 203/204

Dieses Baukastensystem ermöglicht es, Planklebegeräte individuell und auch für spezielle Anwendungen aus Standardkomponenten zu fertigen.
Bereits die verfügbaren Standardgeräte dieser Baureihe decken die meisten Anforderungen im Bereich automatisierter Klebebandapplikationen ab.
Dies ist der Schlüssel für kurze Lieferzeiten und ein preiswertes Produkt in hoher Qualität.

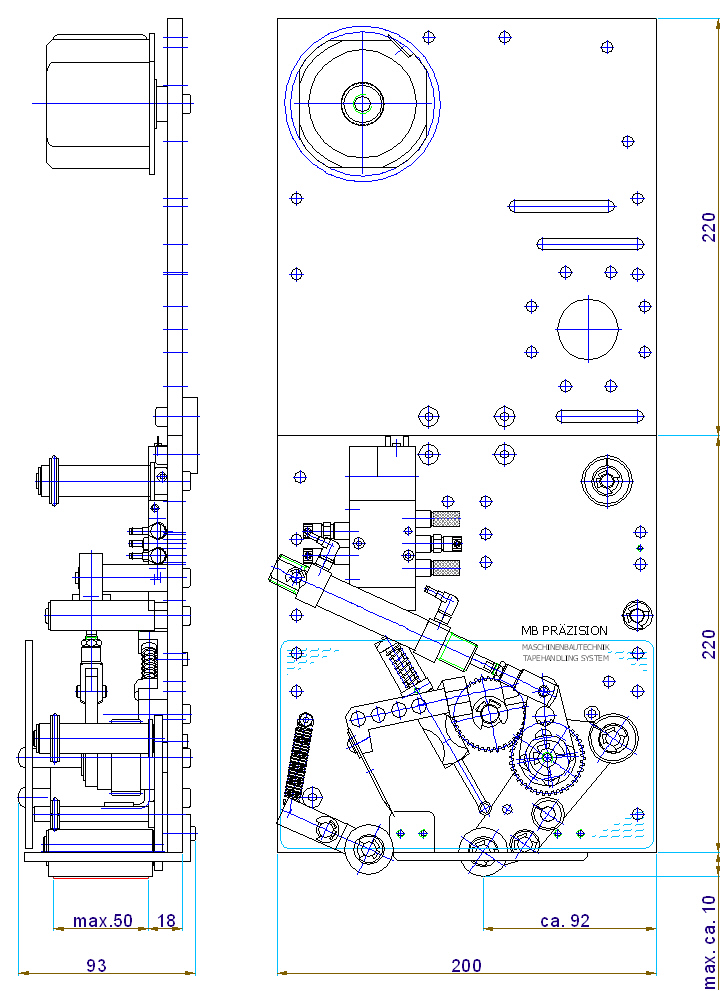

Grundmaße eines TA 203

( TA – 204 ist spiegelbildlich zum TA – 203, siehe unten im Einfädelschema )

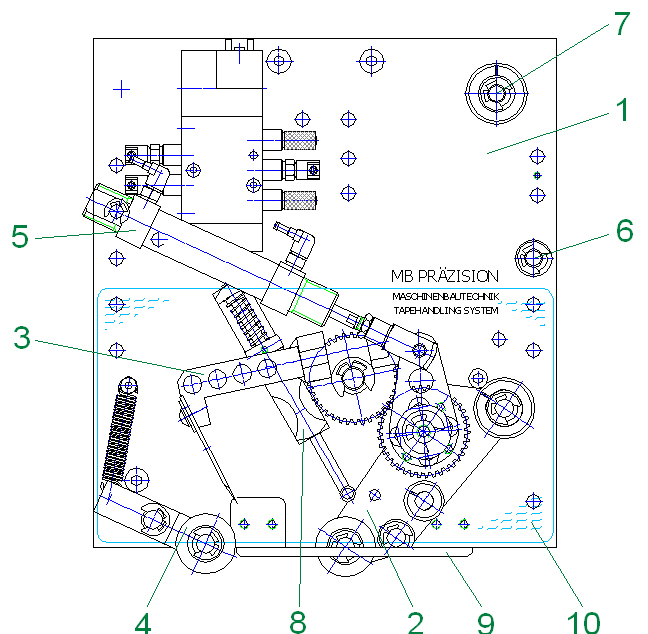

Baugruppenübersicht TA - 203

POSITION

BENENNUNG

1

Grundplatte, unten

2

Auftrageeinheit

3

Trenneinheit

4

Nachdrückeinheit

5

Zylindereinheit

6

Umlenkrolle

7

Führungsrolle

8

Fixiereinheit

9

Niederhalter

10

Schutzscheibe

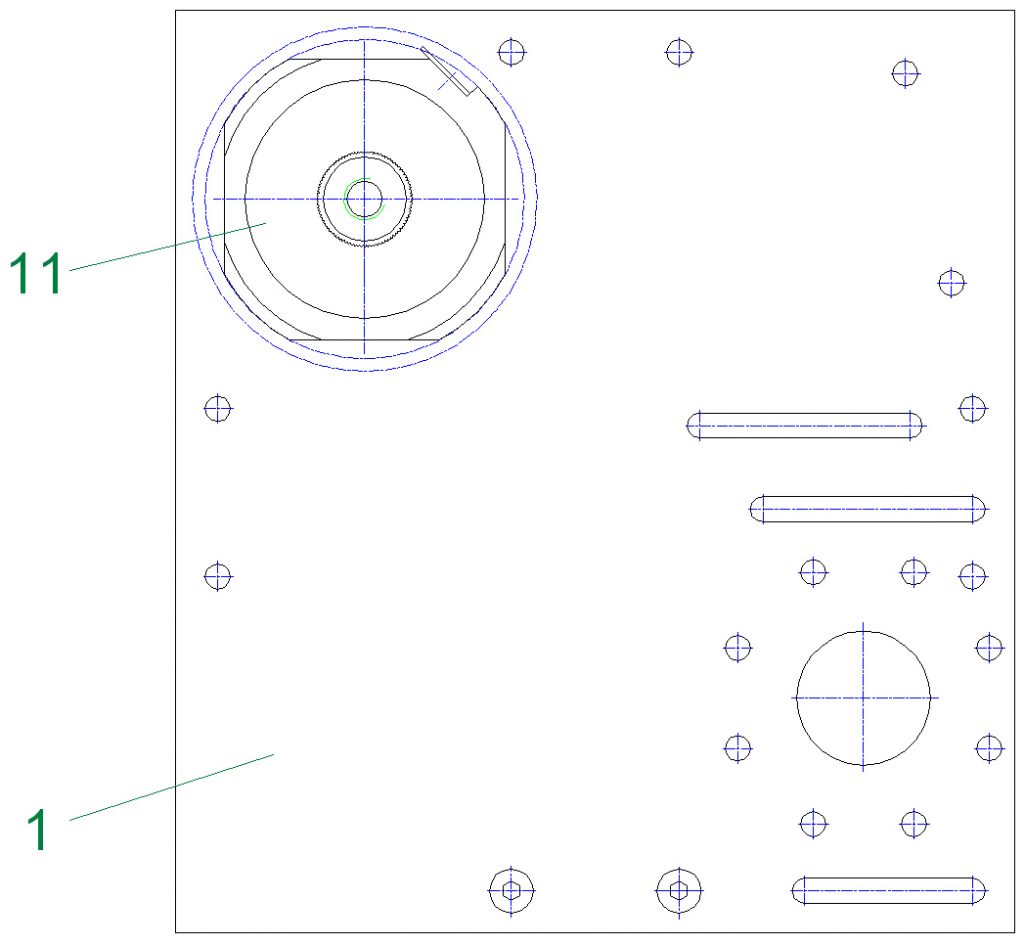

POSITION

BENENNUNG

1

Grundplatte, oben

11

Spulenkern

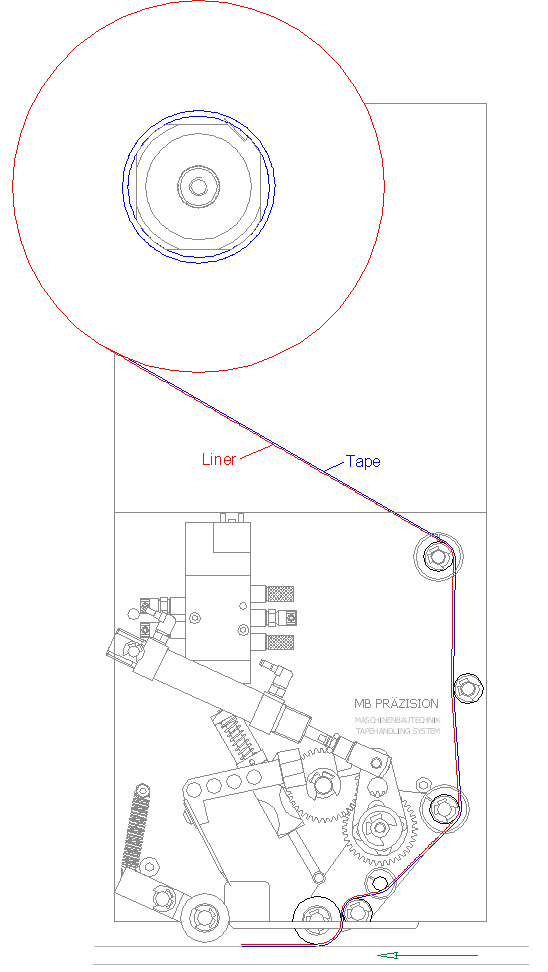

Einfädelschema für TA - 203

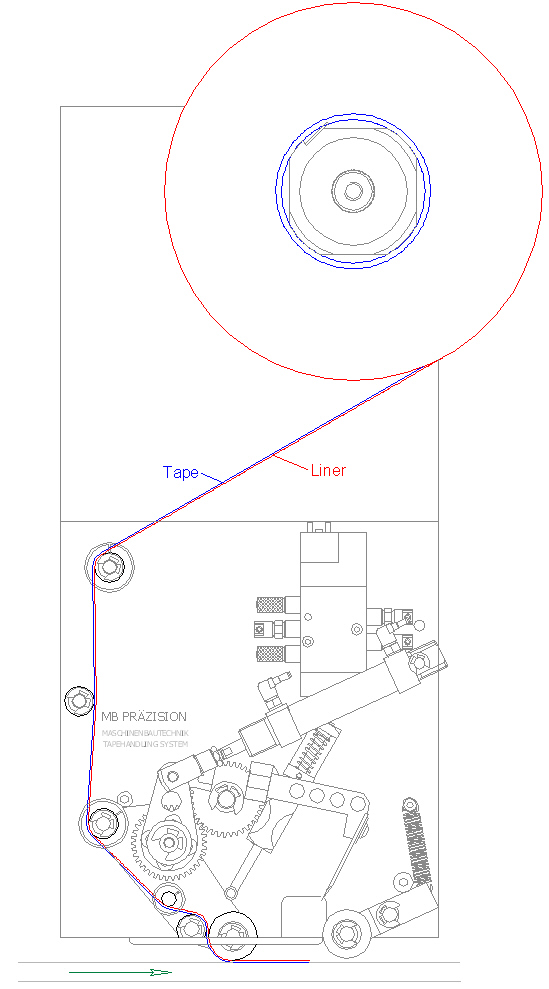

Einfädelschema für TA - 204
