System TA 200TA 211/212

Dieses Baukastensystem ermöglicht es, Planklebegeräte individuell und auch für spezielle Anwendungen aus Standardkomponenten zu fertigen.
Bereits die verfügbaren Standardgeräte dieser Baureihe decken die meisten Anforderungen im Bereich automatisierter Klebebandapplikationen ab.
Dies ist der Schlüssel für kurze Lieferzeiten und ein preiswertes Produkt in hoher Qualität.

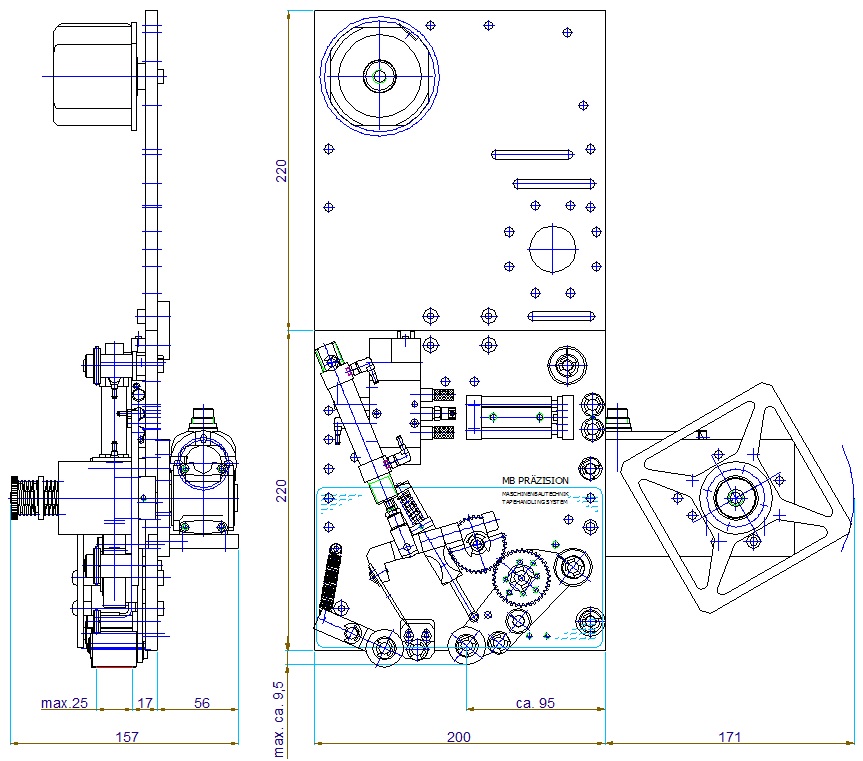

Grundmaße eines TA-211

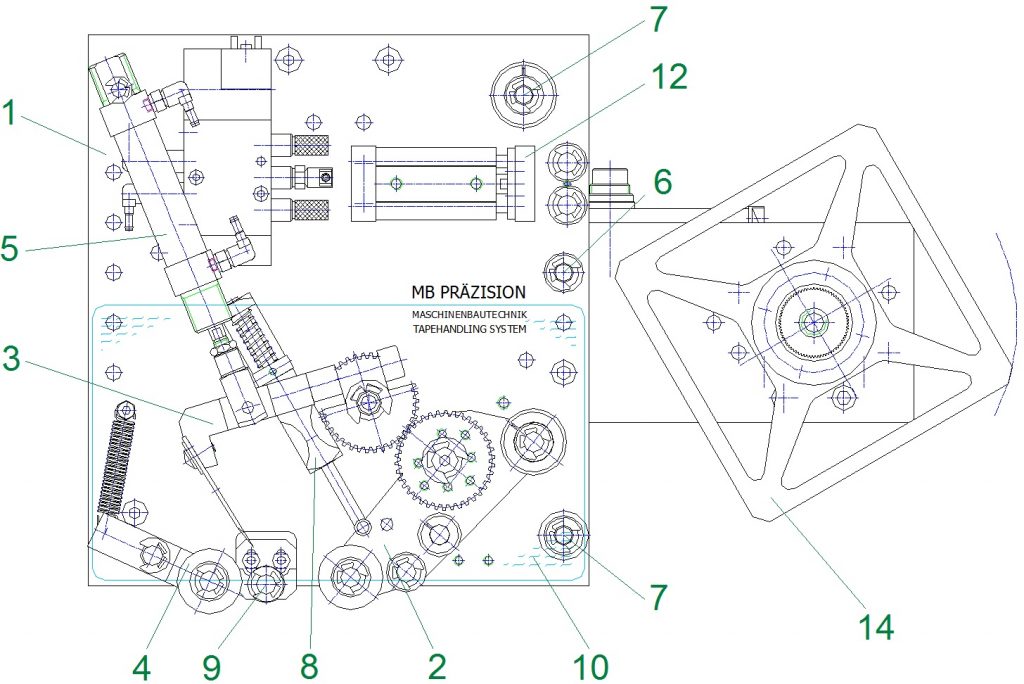

Baugruppenübersicht TA - 221

POSITION

BENENNUNG

1

Grundplatte, unten

2

Auftrageeinheit

3

Trenneinheit

4

Nachdrückeinheit

5

Zylindereinheit

6

Umlenkrolle

7

Führungsrolle

8

Fixiereinheit

9

Niederhalterolle

10

Schutzscheibe

12

Klebebandstopp

14

Linerrückwicklung

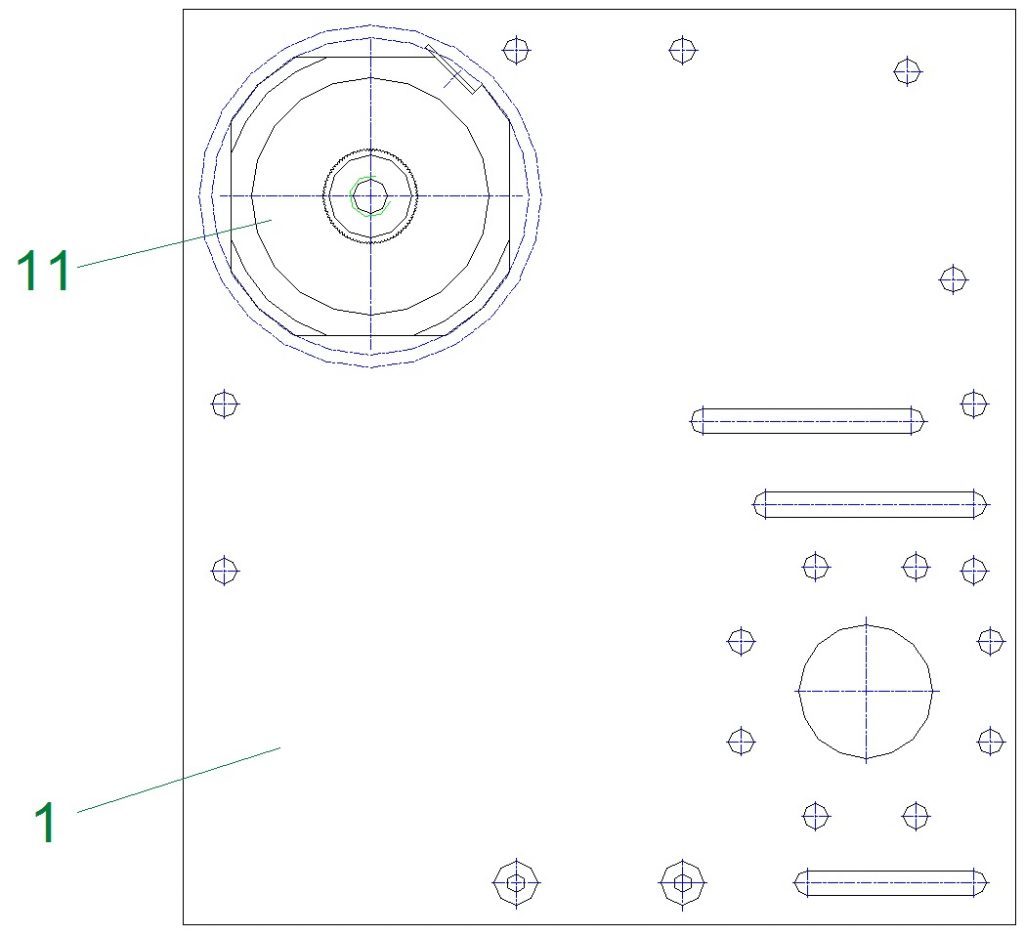

POSITION

BENENNUNG

1

Grundplatte, oben

11

Spulenkern

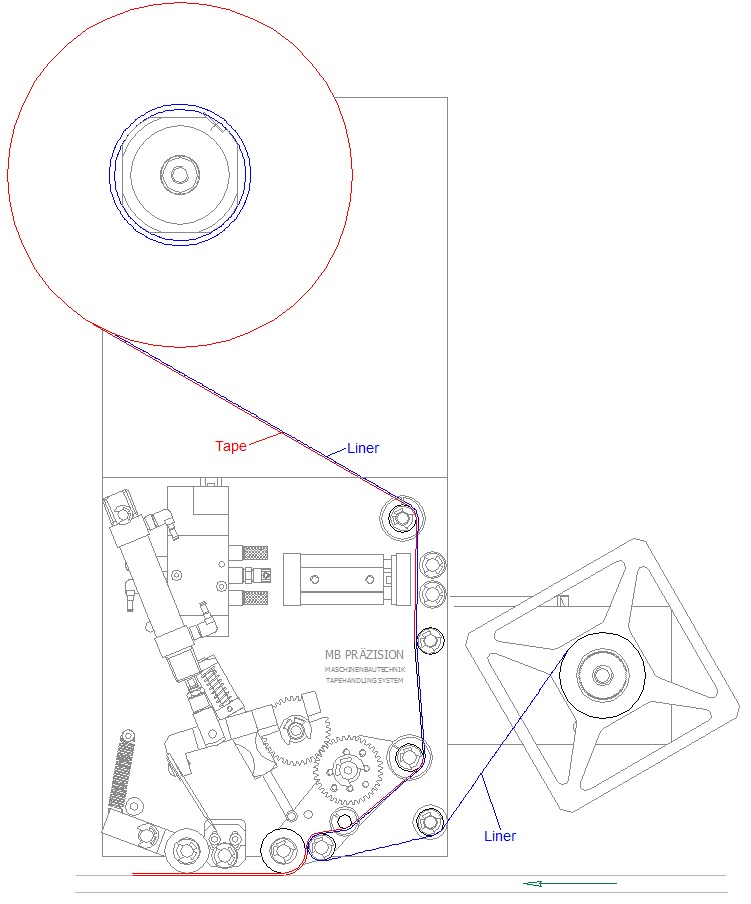

Einfädelschema
