System TA 200TA 221/222
Dieses Baukastensystem ermöglicht es, Planklebegeräte individuell und auch für spezielle Anwendungen aus Standardkomponenten zu fertigen.
Bereits die verfügbaren Standardgeräte dieser Baureihe decken die meisten Anforderungen im Bereich automatisierter Klebebandapplikationen ab.
Dies ist der Schlüssel für kurze Lieferzeiten und ein preiswertes Produkt in hoher Qualität.

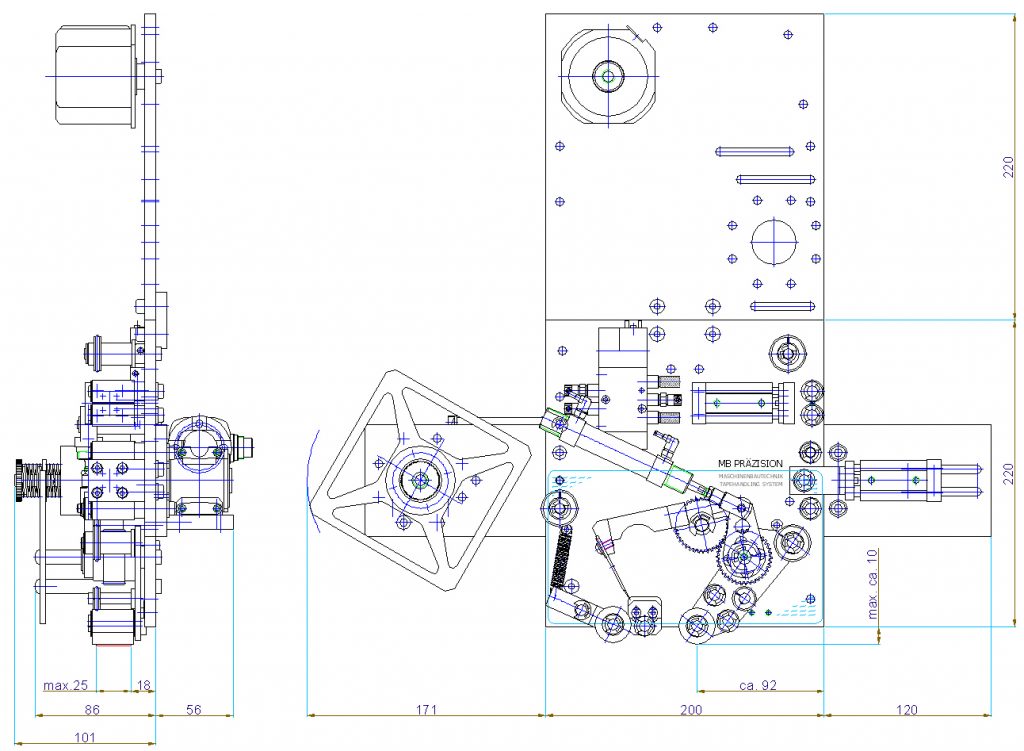

Grundmaße eines TA-221
( TA – 222 ist spiegelbildlich zum TA – 221, siehe unten im Einfädelschema )

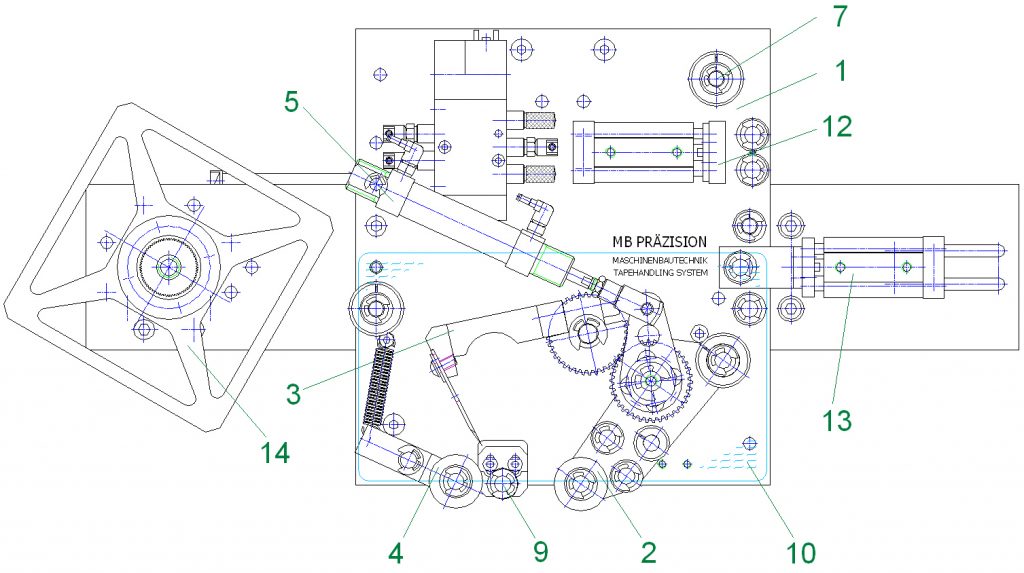

Baugruppenübersicht TA - 221
POSITION | BENENNUNG |
1 | Grundplatte, unten |
2 | Auftrageeinheit |
3 | Trenneinheit |
4 | Nachdrückeinheit |
5 | Zylindereinheit |
7 | Führungsrolle |
9 | Niederhalterolle |
10 | Schutzscheibe |
12 | Klebebandstopp |
13 | Klebebandrückzug |
14 | Linerrückwicklung |

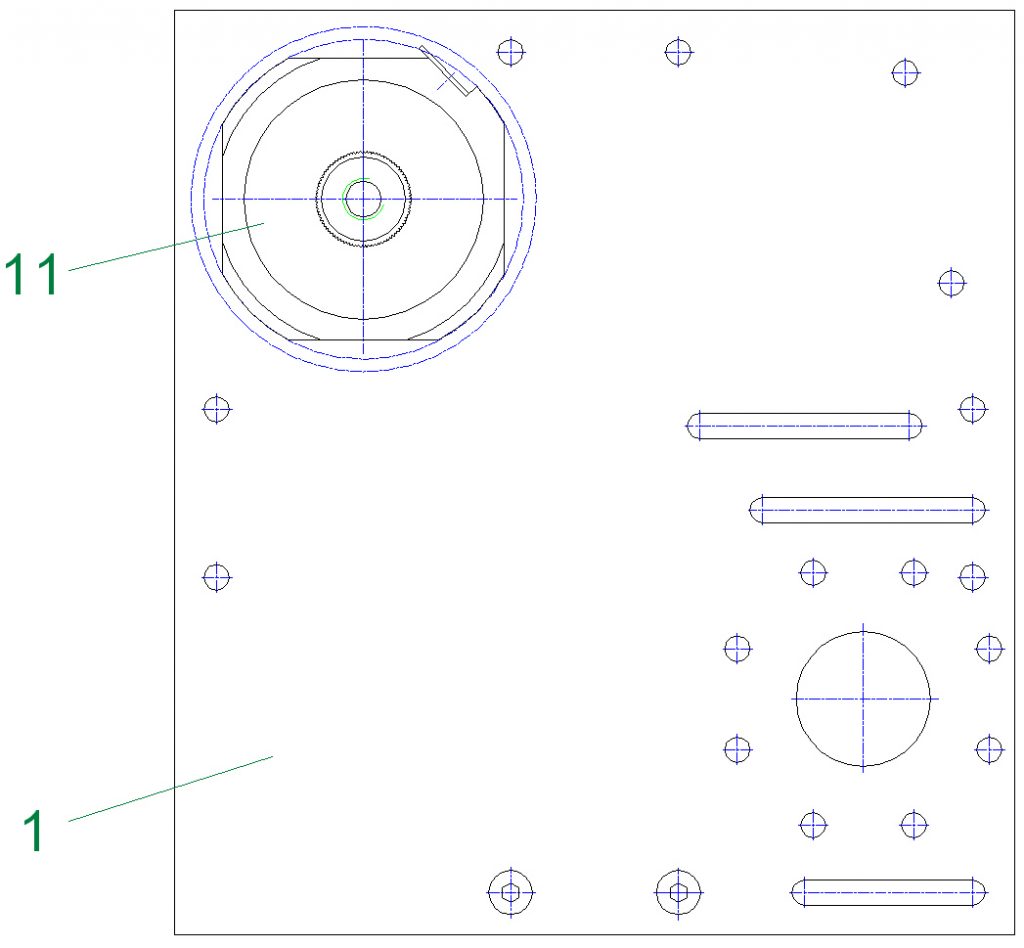

POSITION | BENENNUNG |
1 | Grundplatte, oben |
11 | Spulenkern |

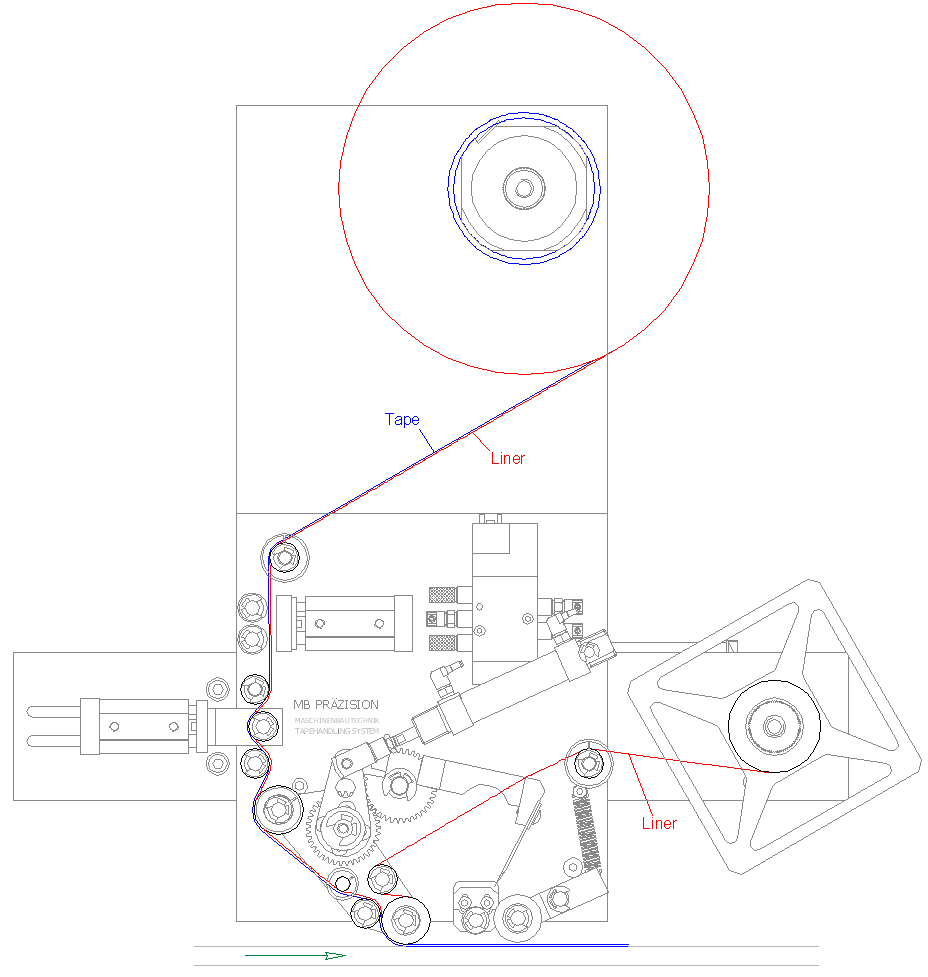

Einfädelschema für TA - 221

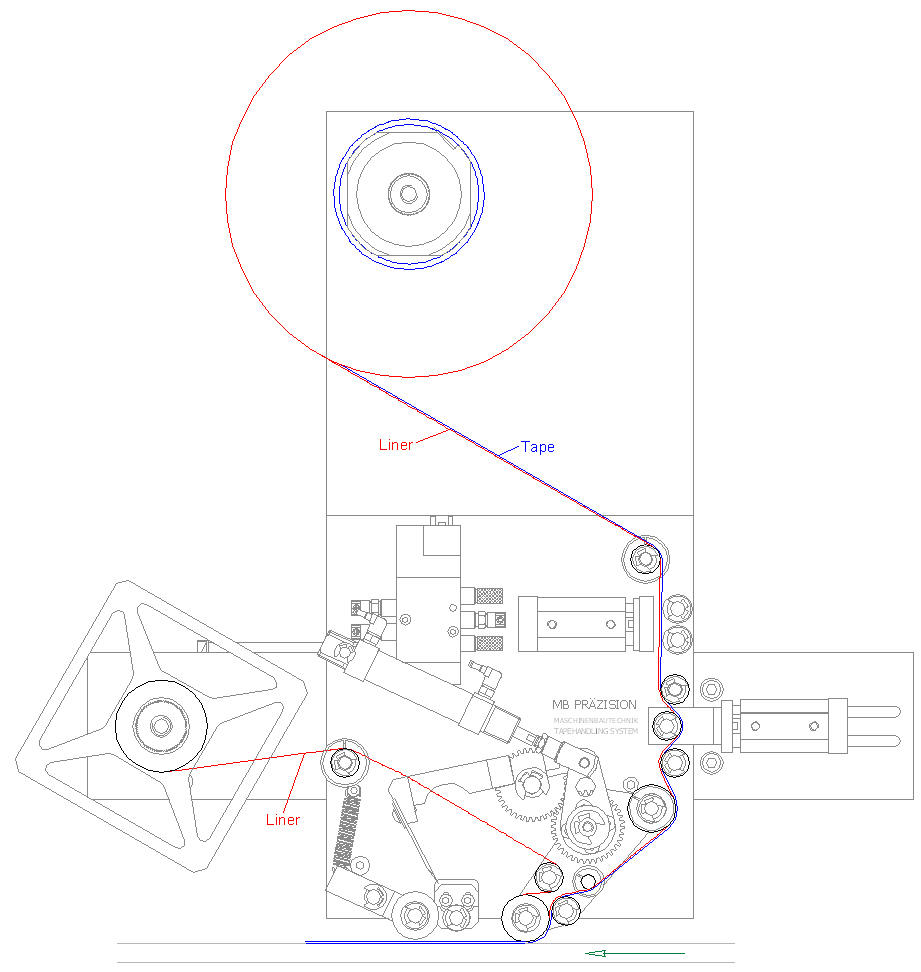

Einfädelschema für TA - 222
