System TE 1635TE 1635-01/02
TE 1635 ist ein Planklebegerät in Sonderausführung. Auch hier sind alle Komponenten und Baugruppen Teile des Baukastensystems. Dieses Gerät ist speziell für den Einsatz auf unserer Planklebemaschine PKM-01 ausgelegt. Es gibt 4 Geräte für ein- und doppelseitige Klebebänder bis 50 mm in Links- und Rechts-Ausführung

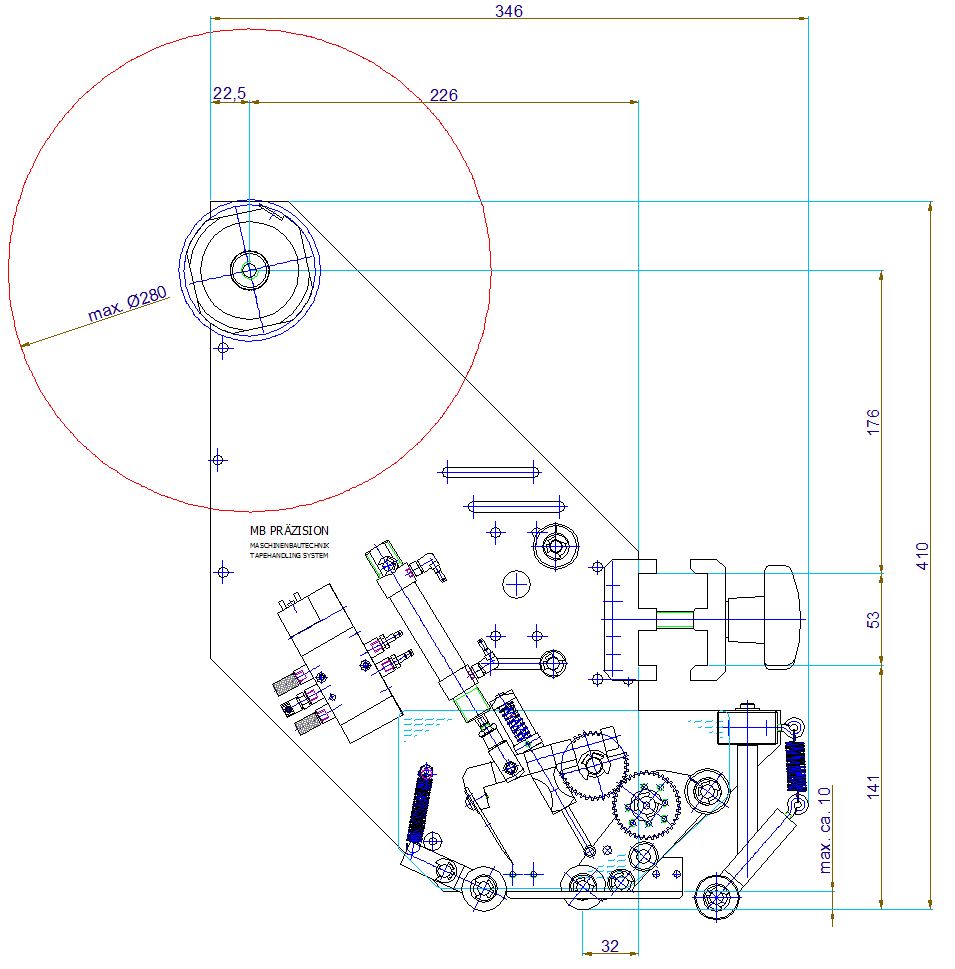

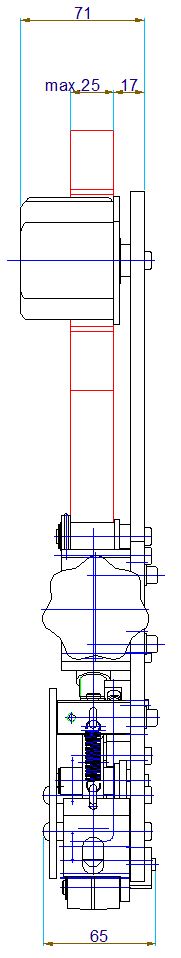

Grundmaße eines TE 1635-01

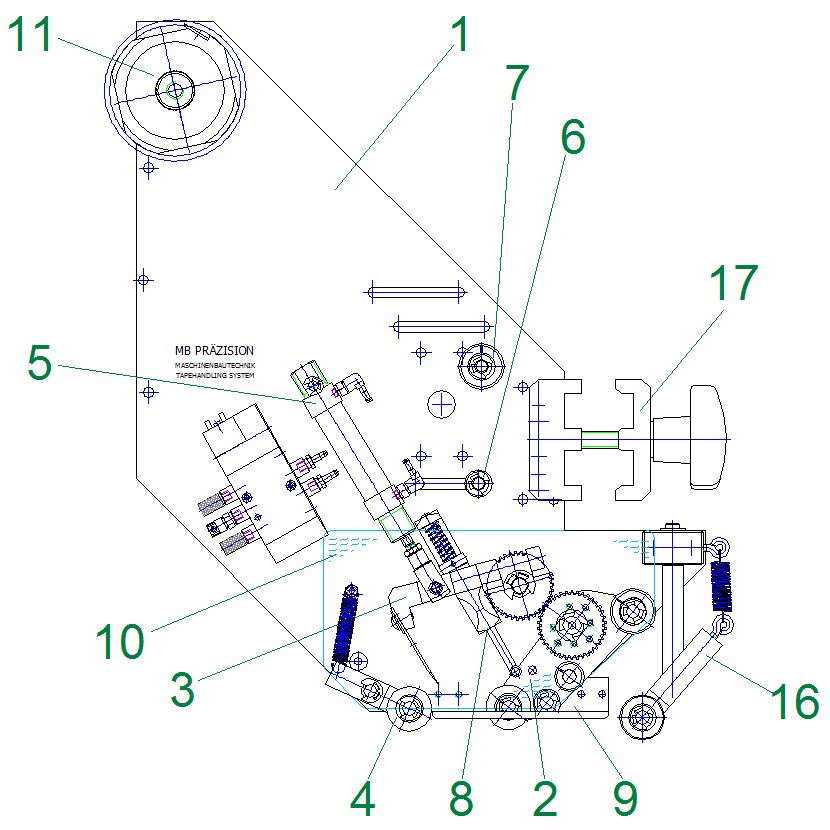

Baugruppenübersicht TE 1635-01
POSITION | BENENNUNG |
1 | Grundplatte |
2 | Auftrageeinheit |
3 | Trenneinheit |
4 | Nachdrückeinheit |
5 | Zylindereinheit |
6 | Umlenkrolle |
7 | Führungsrolle |
8 | Fixiereinheit |
9 | Niederhalter |
10 | Schutzscheibe |
11 | Spulenkern |
16 | Einlaufeinheit |
17 | Halterung |

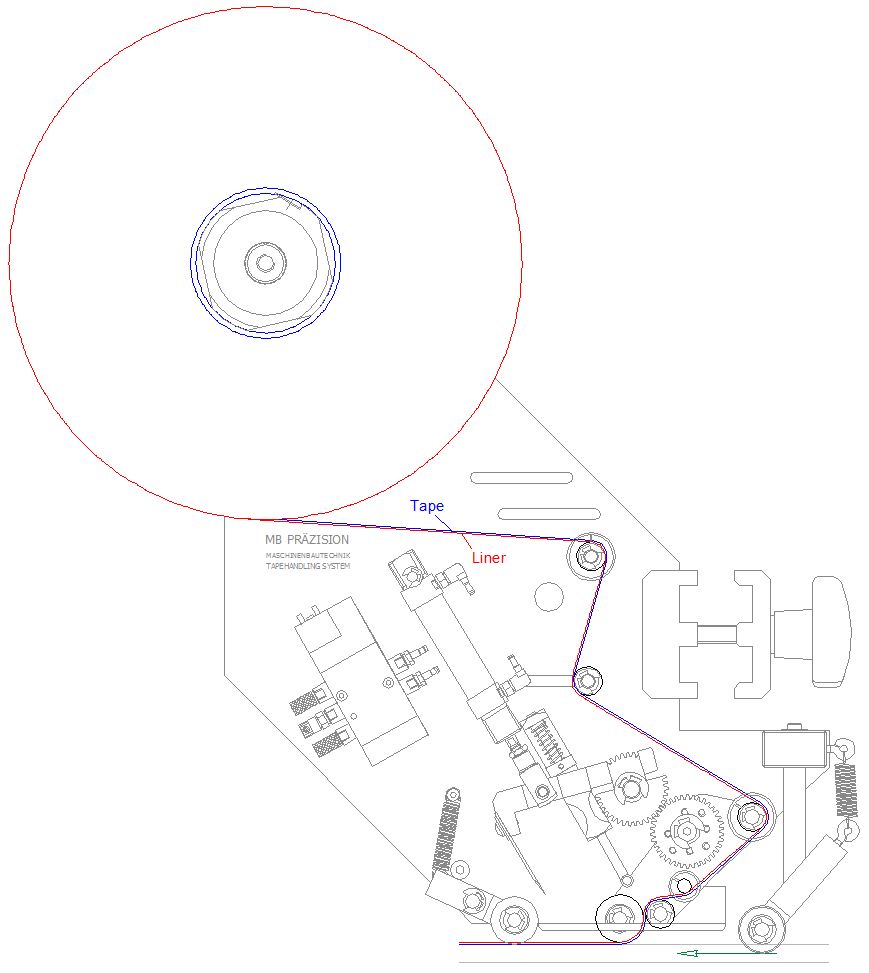

Einfädelschema für TE 1635-01
